光通信测试领域的精准利器：Agilent N7768A 多端口光开关解析

在光通信技术高速迭代的当下，从数据中心的高密度互联到长途骨干网的大容量传输，对光信号的灵活调度、高效测试与可靠监控需求日益严苛。安捷伦（Agilent，后拆分出是德科技 Keysight）推出的 N7768A 多端口光开关，凭借其卓越的切换性能、灵活的端口配置和稳定的运行表现，成为光通信系统测试、网络运维及研发环节的核心设备，为复杂光链路的信号管理提供了高效解决方案。

一、设备核心定位与技术概览

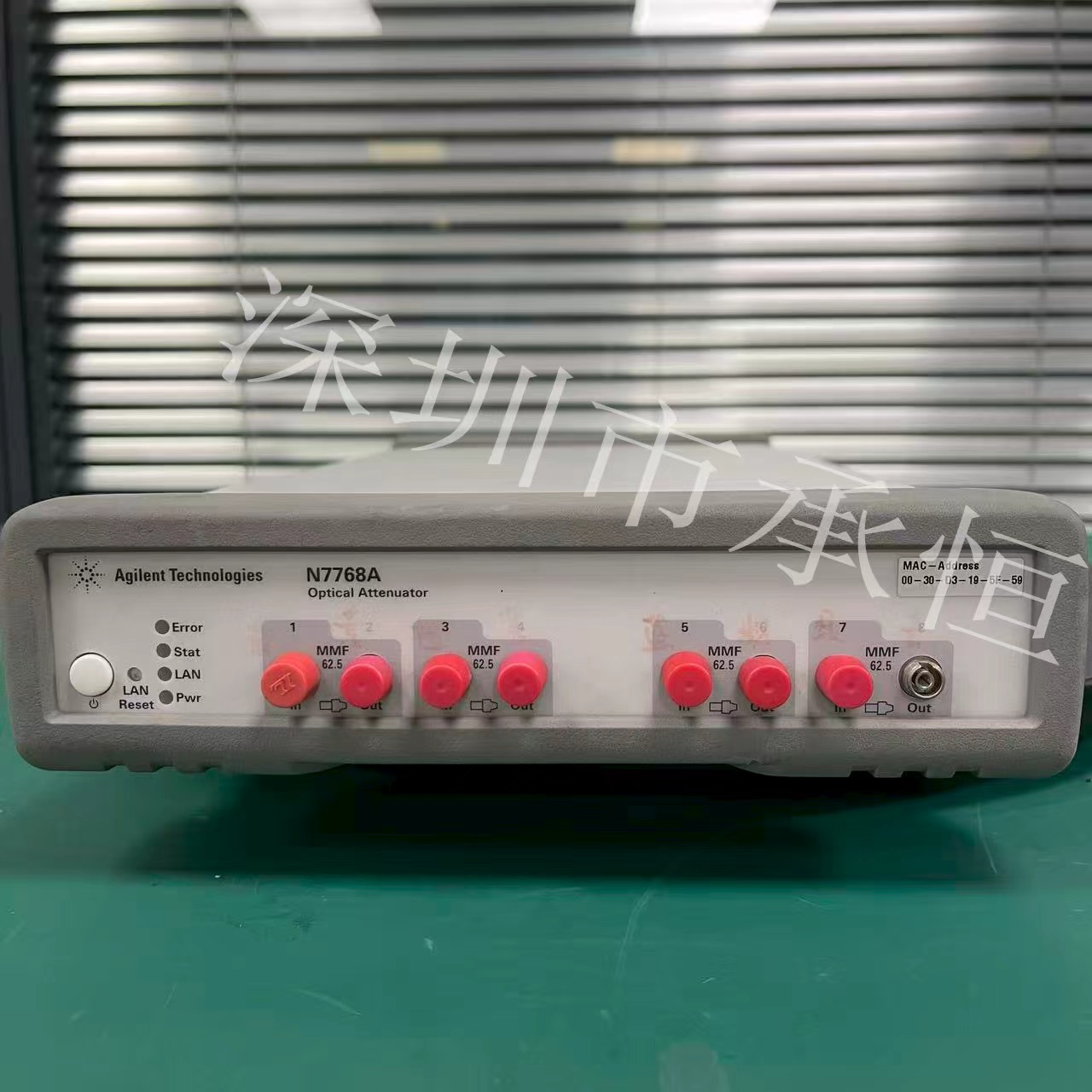

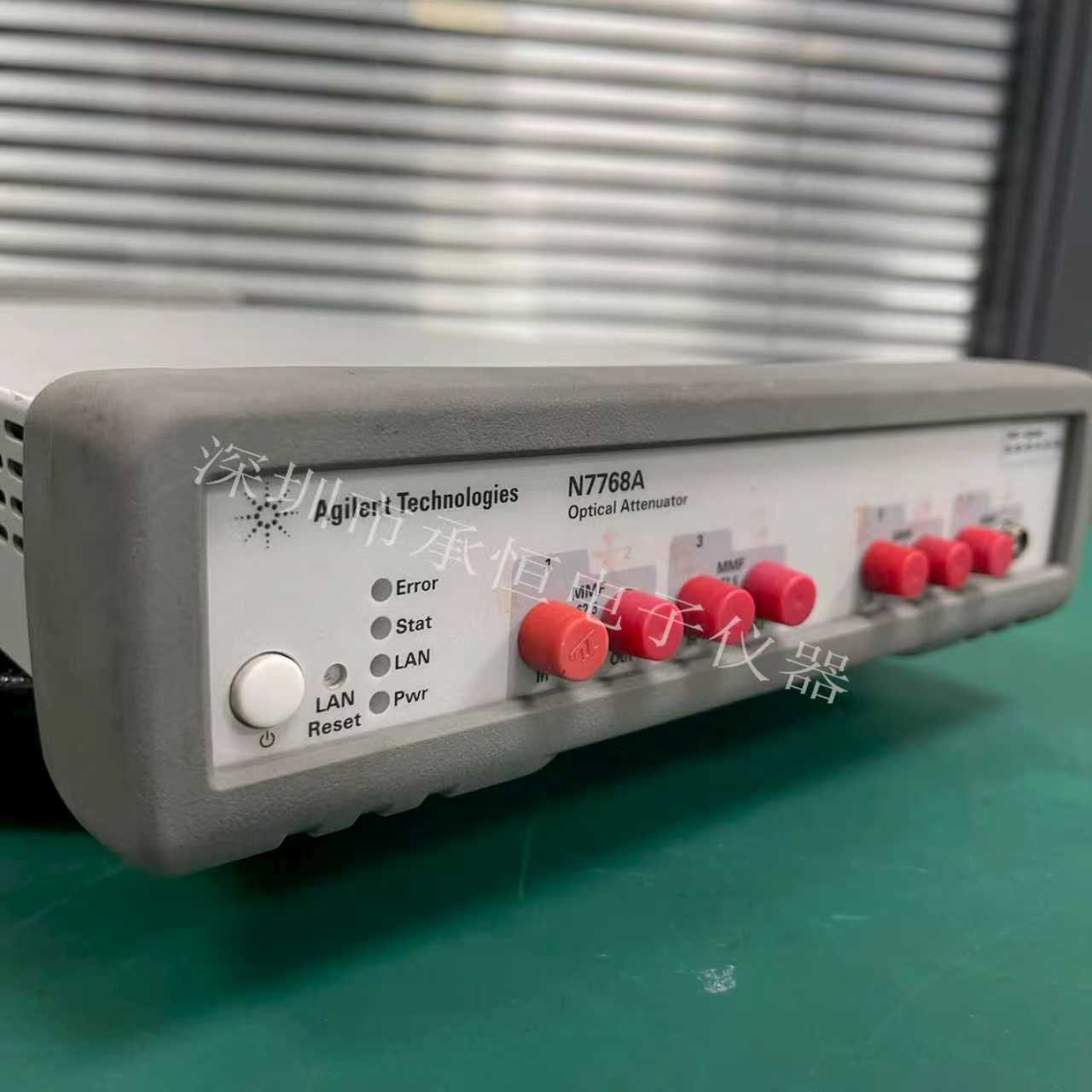

Agilent N7768A 并非单一功能的测试仪器，而是一款专为光信号路径切换与路由分配设计的多端口光开关，核心价值在于实现光信号在多个输入 / 输出端口之间的快速、精准切换，为多通道光器件测试、光网络链路冗余备份、动态光路径调试等场景提供灵活的硬件支撑。

其本质是通过内部高精度光学切换机构（通常基于微机电系统 MEMS 或机械快门技术），控制光信号在不同端口间的通断与切换，且切换过程中能最大限度保持光信号的完整性（如低插入损耗、低偏振相关损耗），确保测试数据的准确性和链路传输的稳定性。

关键技术特性

切换原理：主流版本采用 MEMS 技术，通过微镜偏转实现光路径切换，兼具高可靠性与快速切换速度；部分型号可选机械切换方案，适配高功率光信号场景。

波长覆盖：支持 1260nm - 1650nm 全波段（覆盖 O、E、S、C、L 通信窗口），兼容单模光纤，可满足绝大多数光通信系统的测试与应用需求。

控制方式：支持本地面板操作、USB 接口、GPIB 总线及以太网远程控制，适配自动化测试系统（ATE）集成，便于批量测试与无人值守运行。

二、核心性能参数与优势

作为一款工业级光开关，N7768A 的性能优势集中体现在切换效率、信号损耗控制、端口扩展性等关键维度，具体参数与价值如下表所示：

性能维度	核心参数（典型值）	优势与应用意义
端口配置	标准 8 端口（1×8 或 2×4 可配置），支持扩展至 16 端口	灵活适配不同测试场景：1×8 模式可实现 “1 路输入信号分配至 8 路输出”（如多器件并行测试）；2×4 模式可实现 “2 路输入与 4 路输出的交叉切换”（如链路冗余备份）。
切换速度	典型值 < 10ms（端口切换响应时间）	远快于传统机械开关，可满足动态光链路调试、高速信号路由切换等场景，提升测试效率与系统响应速度。
插入损耗	典型值 < 0.8dB（1550nm 波段）	插入损耗极低，意味着光信号经过开关后衰减小，能最大程度还原原始信号特性，确保测试数据真实可靠，尤其适配低功率光信号测试场景。
偏振相关损耗（PDL）	典型值 < 0.1dB	PDL 越小，说明开关对不同偏振态的光信号影响越均匀，避免因偏振差异导致测试结果偏差，适配对偏振敏感的光器件（如偏振复用模块）测试。
重复性	插入损耗重复性 < ±0.02dB	多次切换后性能参数波动极小，保证批量测试的一致性与稳定性，减少因设备自身误差导致的测试偏差。
功率承载	最大输入光功率 30dBm（连续波）	可承受高功率光信号，适配长途光传输系统（如骨干网放大器输出端）的链路切换与测试，应用场景更广。

三、典型应用场景

Agilent N7768A 凭借其灵活的配置与稳定的性能，广泛应用于光通信产业链的研发、生产、测试与运维全环节，具体场景包括：

1. 光器件生产与批量测试

在光模块（如 SFP、QSFP 系列）、光放大器（EDFA）、光分路器等器件的生产线上，N7768A 可作为 “信号调度核心”，配合光功率计、光谱分析仪等设备构建自动化测试平台：

采用 1×8 端口模式，将一路标准光信号分配至 8 个待测试器件，同时完成多台器件的插入损耗、回波损耗等参数测试，大幅提升生产测试效率（相较于单端口测试，效率提升 5 - 8 倍）。

支持与产线自动化系统（如 LabVIEW、Python 控制脚本）集成，实现 “上料 - 测试 - 分拣 - 数据记录” 全流程无人化，减少人工误差。

2. 光通信系统研发与验证

在 5G 承载网、数据中心互联（DCI）等新型光通信系统的研发中，N7768A 用于模拟复杂光链路场景，助力技术验证：

模拟光网络链路故障：通过快速切换端口，模拟某一路光链路中断，测试系统的冗余备份与故障自愈能力（如自动切换至备用链路的响应时间）。

动态光路径优化：在可重构光分插复用（ROADM）系统研发中，利用 N7768A 实现不同光通道的动态路由切换，验证系统对灵活带宽调度的支持能力。

3. 光网络运维与监控

在运营商骨干网、数据中心光网络的日常运维中，N7768A 可作为 “远程光链路调度器”，提升运维效率：

多链路集中监控：通过 2×4 端口模式，将多个光链路（如 4 条骨干网链路）的信号切换至 2 台核心监控设备（如光性能监测仪 OPM），实现少量设备对多链路的实时监控，降低运维成本。

远程故障排查：运维人员通过以太网远程控制 N7768A 切换光路径，无需到现场即可完成不同链路的信号测试与故障定位，缩短故障处理时间。

4. 高校与科研机构实验平台

在光通信技术研究（如量子通信、可见光通信等前沿领域）中，N7768A 凭借其高稳定性与灵活配置，成为实验平台的核心组件：

构建多节点光通信实验链路，通过切换端口实现不同节点间的光信号传输与交互，模拟复杂网络拓扑。

适配低功率、高灵敏度的光信号测试（如量子密钥分发实验中的弱光信号路由），因低插入损耗与高重复性，确保实验数据的准确性。

四、设备价值与行业地位

在光通信测试设备领域，Agilent N7768A 凭借安捷伦（是德科技）在射频与光测试领域的技术积累，具备显著的竞争优势：

性能均衡性：相较于同类竞品，其在插入损耗、切换速度、重复性等核心参数上实现 “无短板”，既能满足高精度研发测试，也能适配高性价比的产线批量测试。

扩展性强：支持通过级联方式扩展端口数量（如 2 台 1×8 开关级联实现 1×16 配置），无需更换设备即可适配业务规模增长，降低用户长期投入成本。

生态兼容性：完美兼容安捷伦 N77 系列光测试仪器（如 N7744A 光功率计、N7756A 光谱分析仪），可快速构建一体化光测试平台，减少设备兼容调试成本。

总而言之，Agilent N7768A 多端口光开关以其 “精准切换、灵活扩展、稳定可靠” 的特性，成为光通信领域从研发到运维的 “多面手” 设备。无论是提升产线测试效率，还是支撑新型光网络技术验证，它都为行业用户提供了高效、可靠的光信号调度解决方案，至今仍是二手光测试设备市场中保值率较高的经典型号之一。
