磁致伸缩位移传感器选型实战手册

2021年那台老液压机的故障，成了我吃透磁致伸缩位移传感器选型的“敲门砖”。当时生产线因定位精度暴跌停摆，总工一句“整理选型门道”的嘱托，让我从仓库翻手册到跟着调试师傅爬设备，把理论参数和现场工况反复印证。这份手册里，既有踩过的坑，也有经得住两年稳定运行验证的实战方法，新人照着走，能少绕不少弯路。

一、选型第一步：先锁定“场景需求”，再谈参数

选磁致伸缩位移传感器不是“比参数高低”，而是先搞清楚“它要在什么环境里干什么活”。跳过这步，再高端的传感器也可能“水土不服”。

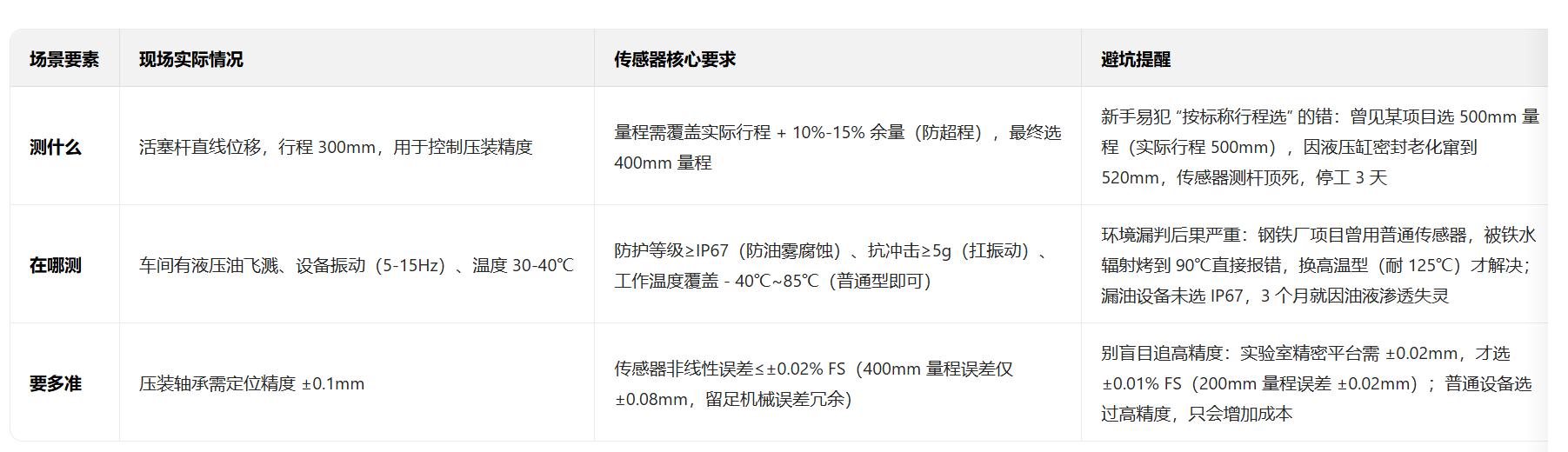

以我改造的精密轴承压装液压机为例，先明确三个核心场景要素，再对应提要求，方向就不会错：

二、参数选型：抓准3个核心，拒绝“参数焦虑”

磁致伸缩位移传感器（以博尔森BRSEN为例）参数多，但不用全记，抓准量程、精度、输出信号三个核心，再结合环境适应性补充，就能快速锁定型号。

1. 量程：宁多10%，不多修3天

计算逻辑：实际行程 + 10%-15%余量（应对设备老化、热膨胀等突发超程）。

案例1：液压机实际行程300mm → 选400mm量程（余量33%，后期因液压油升温导致行程微增5mm，仍安全）；

案例2：龙门铣床行程1200mm → 选1300mm量程（余量8%，刚好覆盖机床热膨胀新增的80mm行程）。

可选范围：常规型号50mm-2500mm，特殊场景可定制（如超长行程的重型设备）。

2. 精度：够用就好，别为“冗余”买单

磁致伸缩位移传感器精度核心看“非线性误差”（标注为±X%FS，FS即满量程），不同场景对应不同精度等级，无需盲目追求最高：

3. 输出信号：匹配控制系统，避免“信号不兼容”

信号选型的核心是“跟设备PLC/控制系统接口对应”，同时兼顾抗干扰和传输距离：

4-20mA电流信号：抗干扰强（适合车间变频器、电机多的场景）、传输距离远（50米以上仍稳定）→ 液压机改造首选（液压站附近有变频器，电压信号易受干扰）；

0-10V电压信号：响应速度快（≤1ms）、接线简单 → 适合短距离（10米内）、控制精度高的场景（如小型伺服压机）；

CAN总线：支持多传感器组网（最多32个）、可传输诊断数据 → AGV小车导航（8个传感器同步通讯）、注塑机多轴联动首选。

4. 环境适应性：补全“场景短板”

温度：普通型-40℃~85℃（覆盖绝大多数车间场景），高温型-40℃~125℃（钢铁、冶金行业）；

防护等级：IP67（防油雾、防尘，车间通用）、IP68（可短期浸水，如清洗设备）、IP69K（高压喷淋清洗，食品加工设备）。

三、安装：3个细节决定“寿命与精度”

选对型号只是开始，安装不当会让精度暴跌、寿命缩短。我在液压机改造中踩过的坑，都藏在这三个细节里：

1. 同轴度：偏差＜0.5mm是底线

磁致伸缩位移传感器测杆与运动轴（如液压活塞杆）必须同轴，否则会产生“余弦误差”，还会磨损测杆。

实操方法：用激光对中仪校准，或用百分表测测杆两端与运动轴的距离差。

液压机改造时，活塞杆直径40mm，我用V型块固定传感器，反复调整底座螺丝，直到百分表显示两端偏差≤0.3mm才固定，后期运行两年未出现测杆磨损。

禁忌：偏差＞1mm（短量程）或＞2mm（长量程），会导致信号跳变，严重时拉弯测杆。

2. 防振动：加减震垫，别让螺丝“跑松”

振动大的设备（如冲压机、锻压机），需在传感器固定支架两端加橡胶减震垫（硬度50-70 Shore A），避免振动直接传递到传感器内部。

反面案例：某冲压机项目未加减震垫，1个月后传感器固定螺丝松动，测杆被活塞拉弯，连续更换3次才解决。

3. 接线：屏蔽层“单端接地”，远离强电

电缆选型：必须用双绞屏蔽线（如博尔森原厂电缆），比普通电缆抗干扰能力强3倍；

接地要求：屏蔽层仅一端接地（接控制柜接地排，另一端悬空），避免“地电位差”导致信号干扰。

液压机第一次接线时，我误将屏蔽层两端接地，信号波动±0.2mA（对应位移误差±0.2mm），改成单端接地后，波动≤0.05mA，精度达标。

四、调试：3步验证，避开“隐性问题”

装完别急着投产，这三步能排查90%的隐性问题，确保传感器长期稳定：

1. 零点校准：让“显示值=实际位置”

将运动部件（如液压活塞）推到机械原点（如缸底），通过上位机软件将当前传感器读数设为“0点”，避免初始位置偏差。

我第一次调试时未校准，传感器显示值比实际位置大2mm，排查半天才发现是初始位置没设对，校准后误差归零。

2. 满程测试：用“第三方工具”验证精度

手动控制设备走满整个行程，用激光测距仪（精度±0.01mm）对比传感器读数，误差需在选型要求范围内。

液压机走300mm实际行程时，激光测距仪显示299.8mm，传感器显示299.9mm，误差±0.1mm，符合压装要求，判定合格。

3. 抗干扰验证：模拟“极端工况”测稳定性

启动设备周边的强电磁设备（如液压泵、变频器），用示波器测传感器信号波动：

4-20mA信号波动需≤0.05mA，0-10V信号波动需≤0.02V，CAN总线无丢包。

曾有项目未做此测试，设备开机后因传感器电缆挨着电机线，信号跳变频繁，重新走线后才稳定。

五、新人选型：记住3句“实战口诀”

这两年我带新人时，总会把这三句话放在最前面，比参数表好记，还能避开常见坑：

“量程多留10%，别让超程烧传感器”：宁愿多花一点钱买大一点的量程，也别因省成本导致停工；

“精度看场景，不是越高越好”：压装要±0.1mm，就别选±0.01mm的，省下的钱能买更好的安装配件；

“多去现场看，别只盯着手册”：车间的油污、振动、温度，比手册上的参数更影响传感器寿命，去现场摸一遍设备，比看十本手册有用。

如今那台液压机的磁致伸缩位移传感器已稳定运行两年，没出过一次故障。回头看，选型的“门道”其实就是“接地气”——不迷信参数，不忽略现场，让传感器既能在车间的油污和振动里“活下来”，又能精准完成定位任务，这就是最靠谱的选型。
